一、设计核心要点

1.荷载计算

静荷载：平台自重需按实际材料密度计算。

动荷载：考虑维修人员及工具的集中荷载，动载系数取1.4-1.6。

风荷载：根据《建筑结构荷载规范》，按50年一遇风压值计算，平台迎风面需增设挡风板或加密栏杆。

地震荷载：地震设防区需按烈度7度以上设计，采用底部剪力法或反应谱法分析。

2.防腐要求

材料选择：优先选用304或316L不锈钢，或热浸镀锌钢。

涂层保护：碳钢构件需涂装环氧富锌底漆+脂肪族聚氨酯面漆，总厚度≥140μm。

阴极保护：沿海或高湿度地区，可对钢平台实施牺牲阳极或外加电流阴极保护。

3.防雷接地

平台需与烟囱主体防雷系统可靠连接，接地电阻≤4Ω。

栏杆、爬梯等金属构件需通过镀锌扁钢与接地极焊接，焊接长度≥6倍扁钢厚度。

二、结构选型与优化

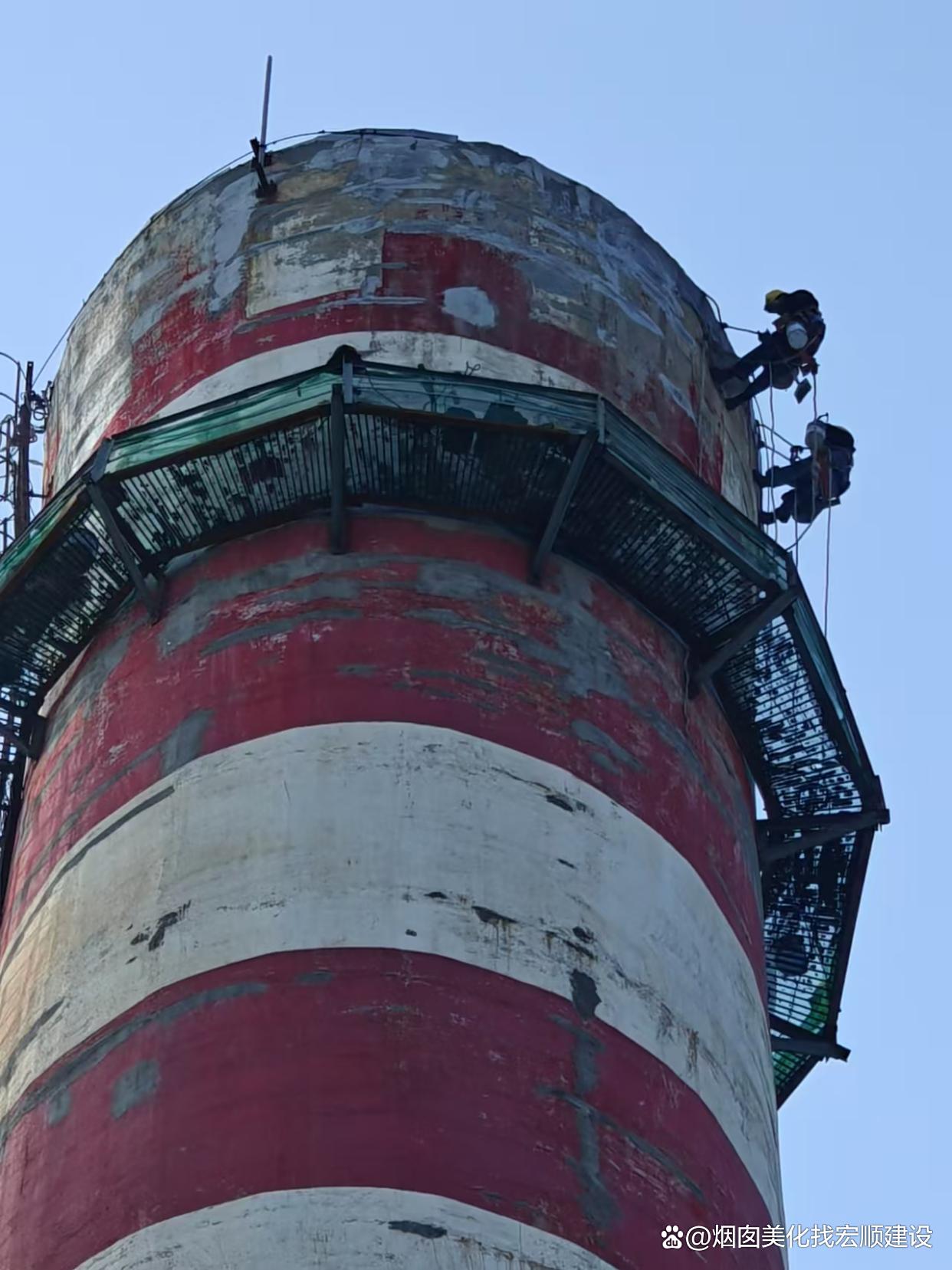

1.平台形式

三角架平台：适用于直径≤3m的烟囱，采用3根斜撑（∠75×5mm角钢）与烟囱壁连接，铺板用3mm花纹钢板。

环形平台：直径3-8m烟囱适用，主梁用H200×100×6×8mm型钢，次梁用[10槽钢，间距≤1.2m。

悬挑平台：用于局部检修，悬挑长度≤2m，采用工字钢（I25a）作主梁，斜拉杆用Φ20圆钢。

2.连接方式

化学锚栓：M16×190mm锚栓，钻孔直径18mm，深度≥120mm，单锚拉拔力≥30kN。

焊接连接：Q235B钢构件采用E43型焊条，焊缝等级三级，角焊缝高度≥6mm。

螺栓连接：采用8.8级高强螺栓，预紧力矩按设计值控制，防止松动。

3.减震设计

在平台与烟囱连接处设置橡胶减震垫（厚度≥20mm），降低振动传递。

对动载较大的设备（如振动筛），采用弹簧隔振器（刚度系数按设备重量选型）。

三、标准化施工流程

基础处理：清除烟囱顶部混凝土浮浆，用角磨机打磨至露出粗骨料。对裂缝进行环氧注浆修补，注浆压力0.2-0.3MPa。

预埋件安装：按设计位置放线，误差≤5mm。化学锚栓植入后，养护72小时方可受力。

主体结构安装：采用分段吊装法，每段重量≤500kg，用25t汽车吊配合。主梁就位后，用全站仪校核垂直度。

铺板与栏杆：铺板接缝用硅酮密封胶填塞，防止积水。栏杆立柱间距≤1m，高度1.2m，中间横杆设两道。

验收标准：平台平面度误差≤L/250。栏杆荷载测试：集中力1000N作用1min，变形≤3mm。

四、安全防护体系

高空作业：作业人员佩戴双钩安全带，安全绳固定在独立生命线上。平台周边设挡脚板，防止工具坠落。

防火措施：平台铺板下方铺设防火石棉布。焊接作业时，配备灭火器和接火盆。

应急预案：设置垂直救生索，供紧急逃生使用。平台配备急救箱，并定期检查药品有效期。
